UMBRA H4S100-60M3 Umbra丝杆
扫码获取价格库存技术资料
- 品牌: umbra 丝杆精度标准
- 分类: H4S系列(直径16-100)
- 类型:
- 属性: UMBRA H4S100-60M3 Umbra丝杆，-UMBRA H4S100-60M3 Umbra丝杆-UMBRA H4S100-60M3 umbra 丝杆精度标准 1. 高效率：UMBRA Groub丝杆能够以较小的摩擦力和较高的速度进行平稳的旋转运动，从而大大提高了生产效率。 UMBRA H4S100-60M3 umbra丝杠官网 在机械世界的深处，有一种被人们忽视但实际上却极其重要的部件——丝杠umbra。它们以其独特的性质和难以置信的力量，在各种机械设备中发挥着关键作用。今天，我们将深入探讨-UMBRA H4S100-60M3 Umbra丝杆--UMBRA H4S100-60M3 Umbra丝杆-

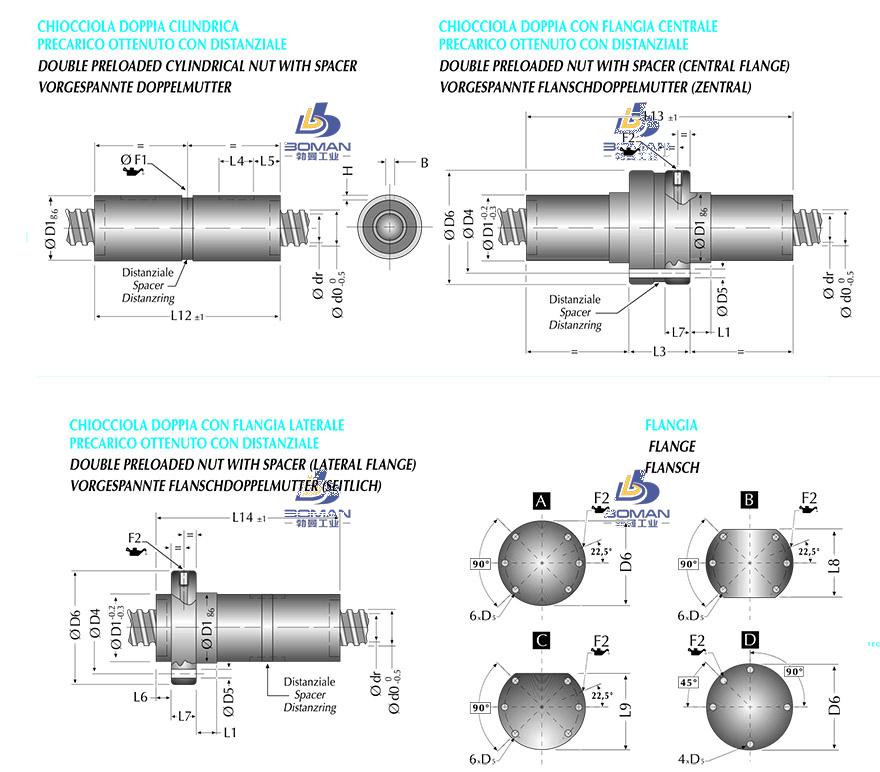

UMBRA H4S100-60M3 Umbra丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 60 |
|
| 丝杠轴底径 | 94,5 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 6.350 |
|
| 精度等级 | ||
| 螺母直径 | 135 |
|
| 法兰直径 | 175 |
|
| 螺母长度 | 158 |
|
| 螺母安装 | PCD | 155 |
| 额定动负载 | CaN | 193600 |
| 额定静负载 | C0aN | 287400 |
| 有效圈数 | 3x4 |
|
| 法兰盘宽度 | 25 |
|
| 法兰安装孔通孔直径 | 13,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 6872 |
UMBRA H4S100-60M3 Umbra丝杆此型号部分数据来源于NSK VFA1210C7S-410 nsk丝杠vsp系列
